FMEA 手冊上新版差異與重點提要

【2020 FMEA 手冊上新版差異與重點提要】

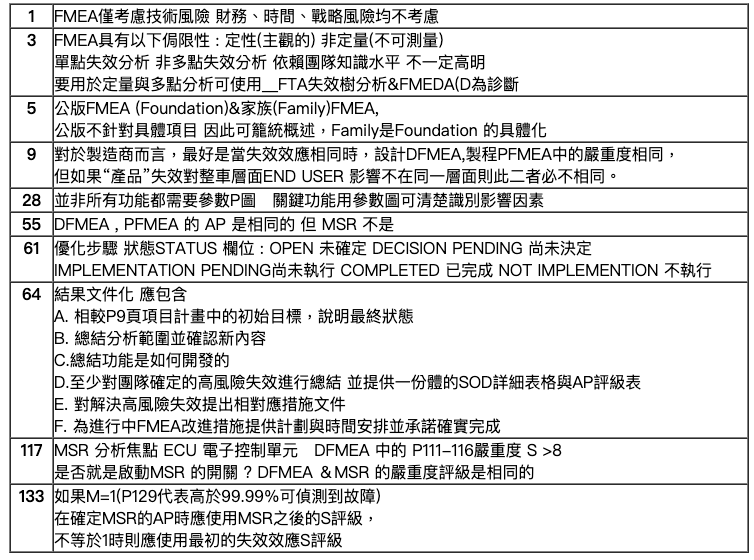

一、以下是FMEA新版HAND BOOK 中的重點提要 (左邊是手冊的頁數)

【2020 FMEA 導入時的重點提要】

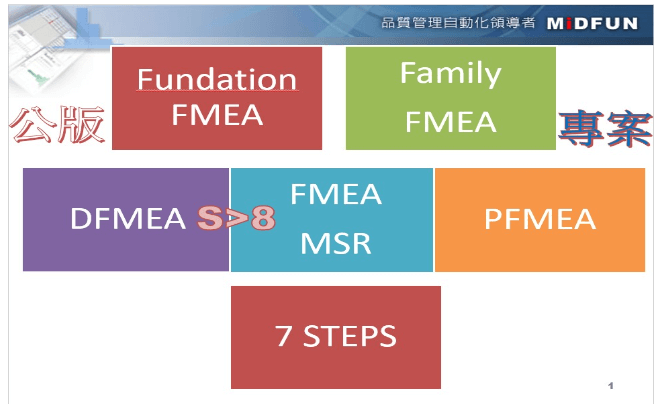

首先,拆解一下FMEA新版的主要重點有 :
1.分成兩大類,公版Fundation FMEA 與 專案 Family FMEA

2.整本手冊分成三大塊,DFMEA、PFMEA,以及現代汽車電子感應器與安全裝置之MSR (MONITOR SYSTEM RESPONSE),MSR 用於DFMEA嚴重度S>8的時候可使用來降低安全受到威脅的機制讓汽車行駛更安全,範例可參考TCS防滑與ABS 防鎖死煞車裝置。

3.七步法貫穿所有FMEA的項目,這也是新版FMEA非常重要的特色,七步法讓FMEA的結構與次第有了清楚可界定的順序,降低人為理解不同的差異。

其次,本手冊提出很多圖形可輔助使用者了解FMEA表格中的各項子系統關聯,讓相關人員能更清楚利用這些輔助圖形清楚表格中所描述子系統間的關係。但圖形並非必要更不可喧賓奪主。

新版FMEA 要項_輔助工具圖

工具圖為協助使用者更能理解FMEA的關係,並非指要有這些圖形才能算是FMEA

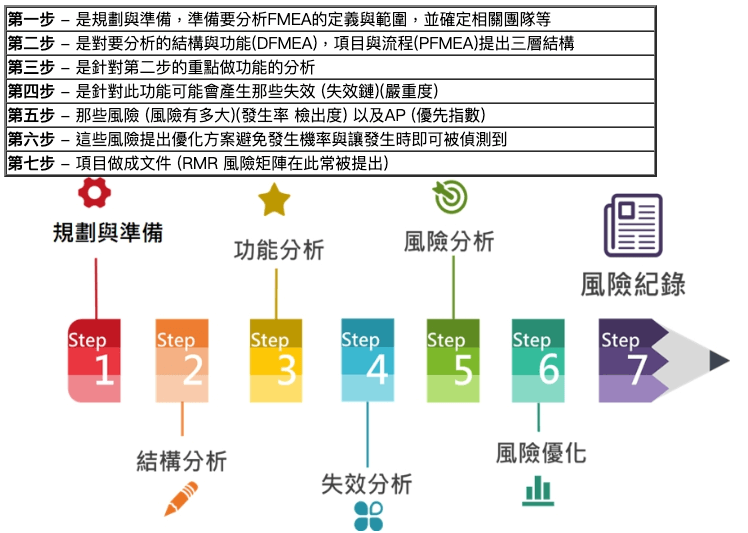

七步法的說明 : 分成DFMEA & PFMEA
以下是七步法的步驟,說明如下 :

裡面的每一步驟資料該 如何寫 ? 如何串聯? 後續維護與全文檢索,版本版次與公版的連動應該如何處理? 用文字很難表達,我將這些整理成簡報,並利用軟體一步一步製作相關作法與實務應用,利用研討會說明清楚,可參加研討會跟大家報告,歡迎報名參加我們線上FMEA免費研討會。

台灣的廠商大部分PFMEA 用得較多,我將PFMEA重點摘錄如下,希望有所幫助 :
新版PFMEA變更摘要總結
(零件廠用較多故特別詳細說明)

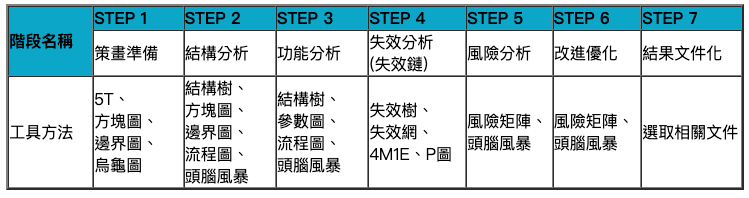

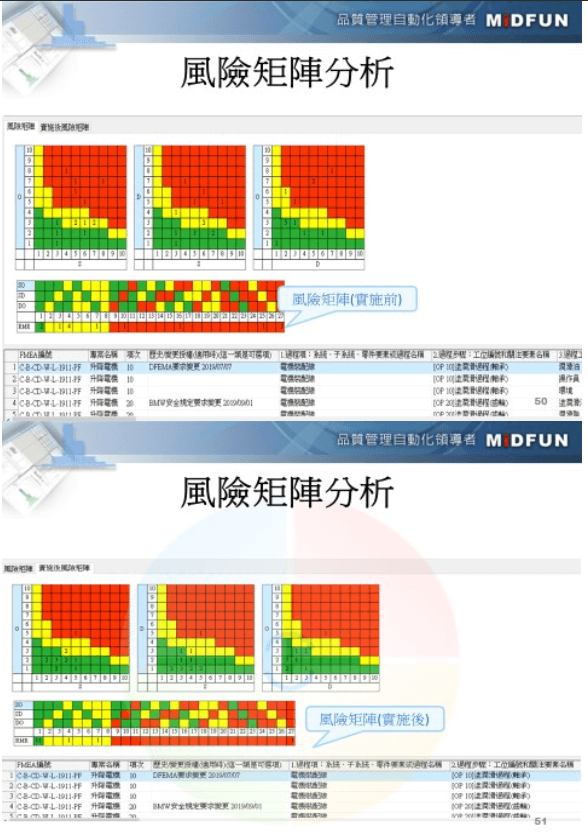

新版常用到的圖形除了上述的RMR風險矩陣用在第七步以外,在製作FMEA文件時常用的有 :

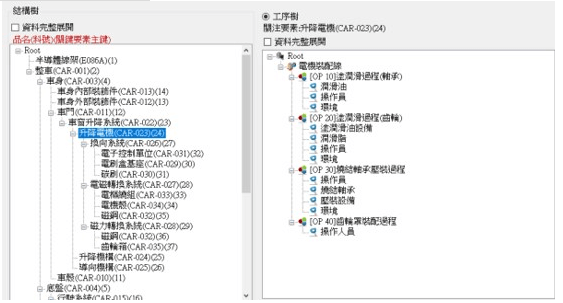

結構樹與工序樹 —> 幫助釐清結構分析 功能分析 與製程順序等

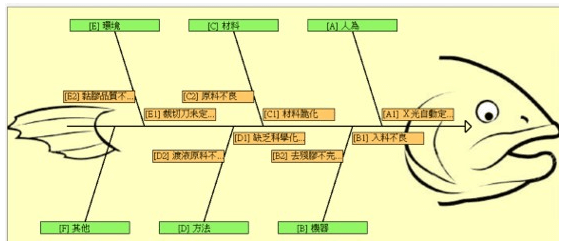

魚骨圖 —> 幫助釐清 失效模式分屬原因與類別

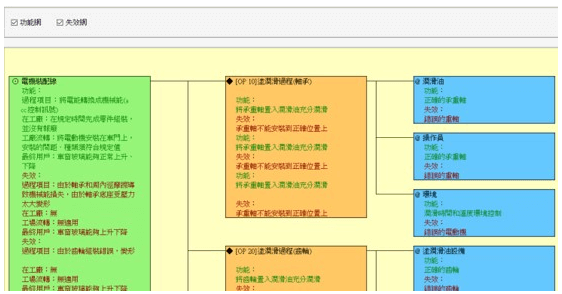

失效網與功能網 —> 新版中的失效與功能說明 以圖形關聯讓使用者更清楚
